Ce topic est dédié à l'application web pour les LEDs que j'ai développé, c'est par ici que ça ce passe http://ledohm.free.fr/

Elle permet de calculer le nombre de LEDs nécessaire, leur répartition, leur alimentation électrique et la dissipation de la chaleur

Une version hors ligne téléchargeable vous permettra d'utiliser Led0hm même si vous n'êtes pas connecté à internet: http://ledohm.free.fr/offline.php

Si vous voulez montrer les résultats d'une simulation dans votre topic utilisez le bouton Exporter plutôt que de faire une capture d'écran. C'est plus rapide, il n'y a pas besoin d'héberger quoi que ce soit et ça permet à tout le monde d'utiliser directement cette simulation pour la modifier plutôt que de tout copier à la main depuis une capture d'écran

Il y a un mode d'emploi pour chaque onglet ainsi que d'autres ressources utiles dans les posts qui suivent. Un sommaire permettant un accès rapide à une section en particulier est fourni ci-dessous.

Un onglet dépendant d'un autre veut dire que des modifications dans les valeurs du second modifieront également des valeurs du premier.

L'onglet Nombre
L'onglet Répartition
L'onglet Dissipation
L'onglet Electricité
L'onglet Profils
L'onglet Réglages

Le bouton Exporter

La FAQ
Le Changelog

Trucs et Astuces

Le topic de regroupement des profils de LEDs et de drivers
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 03/11/2014, 00:32; édité 47 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 17/02/2013, 17:00    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

L'onglet Nombre (dépendant des onglets Réglages et Profils)


Cet onglet permet de calculer le nombre de LEDs par rapport au volume de l'aquarium et au flux lumineux souhaité.




Cette partie permet de sélectionner le type d'aquarium, d'indiquer son litrage et de sélectionner le nombre de lumens par litre souhaité. Vous pouvez spécifier un nombre de lm/L personnalisé, pour cela sélectionnez "autre" dans la liste déroulante.




Cette partie permet de sélectionner le coefficient, le type de LED et l'intensité que l'on a choisi pour chaque couleur. Le coef doit être de minimum 0.01 (0 = pas de LEDs pour cette couleur) et le total de tous les coefs doit être égal à 1 (dans le cas contraire le nombre de lm/L choisi au début ne sera pas respecté).

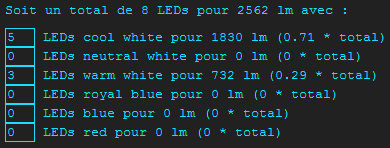

Cette partie indique les résultats pour chaque couleur. Certains résultats peuvent être colorés en orange ou en rouge, cela veut dire qu'ils sont hors de la plage recommandée (> à +/-10% pour le orange et > à +/- 20% pour le rouge). Ce n'est pas forcément un problème mais ça veut dire qu'il faut faire attention car le résultat n'est probablement pas celui attendu.

Vous pouvez également préciser directement le nombre de LEDs souhaité via les champs appropriés. Le nombre de lm/L et les coefs choisi plus haut seront ignorés.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 27/10/2014, 23:17; édité 14 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 17/02/2013, 17:00    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

L'onglet Répartition (dépendant des onglets Réglages et Nombre)

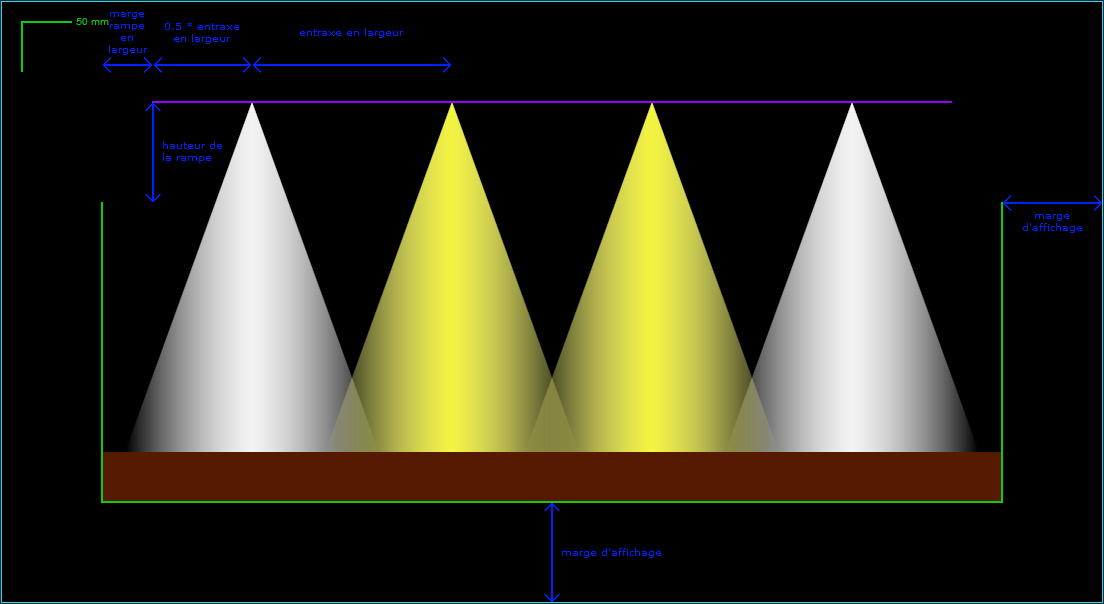

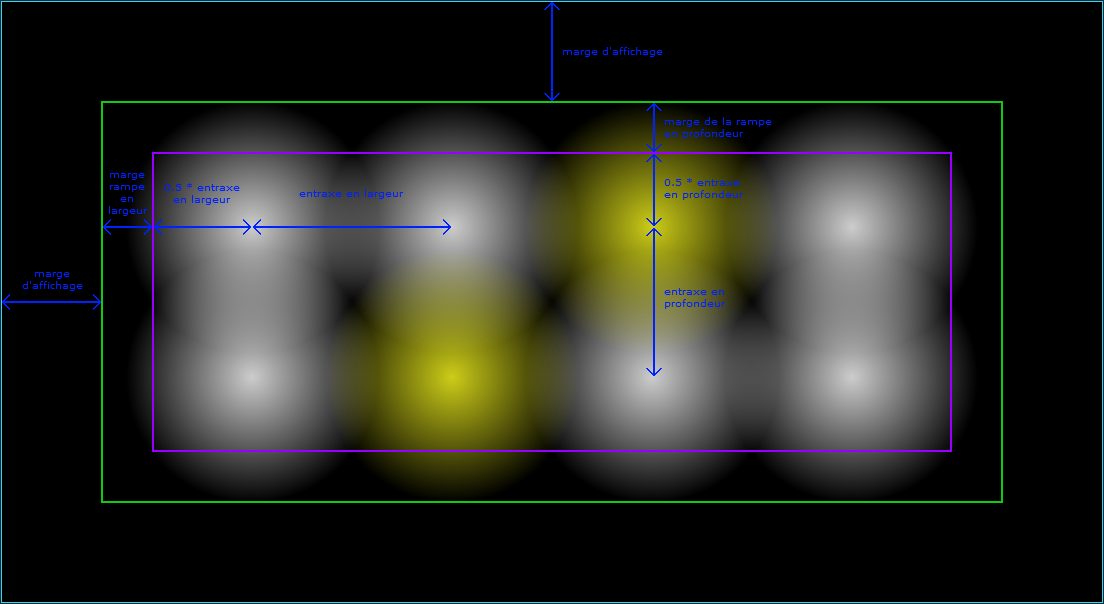

Cet onglet permet de calculer les entraxes des LEDs ainsi que de voir visuellement le mélange des couleurs en vue de face et de dessus.

A noter que s'il y a trop de LEDs (plus de 500 par défaut mais la limite varie selon les options choisies dans l'onglet réglage) cet onglet est désactivé car il demande beaucoup de calculs complexes et il serait donc trop lent.

Par ailleurs les zones de dessin ne s'actualisent qu'après 3 secondes d'inactivité (ce qui évite de recalculer le dessin à la moindre action).




Cette partie permet d'entrer les dimensions du bac et la hauteur du sol, rien de compliqué.

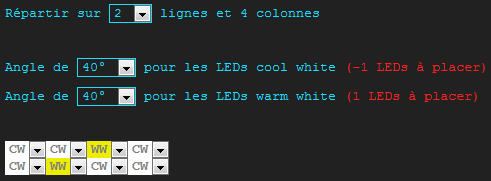

Cette partie permet de choisir sur combien de lignes/colonnes l'on veut répartir les LEDs. Il n'y a que les diviseurs entiers du nombre total de LEDs qui sont listés. Vous pouvez ensuite sélectionner l'angle pour chaque couleur. Pour finir il faut choisir où l'on met chaque couleur. Une fois que vous avez sélectionné le premier vous pouvez utiliser la touche tab pour passer au select suivant et les touches fléchées haut et bas pour sélectionner la couleur, c'est bien plus pratique et rapide que de le faire à la souris.




Cette partie permet de préciser tout ce qui concerne les dimensions de la rampe et de voir les entraxes résultants. Voir plus bas pour comprendre ce que sont les marges et comment les entraxes sont calculés. Notez que vous pouvez mettre une valeur négative pour la hauteur de la rampe.




Cette partie concerne uniquement l'affichage et permet de sélectionner une couleur ou une ligne à afficher en particulier, ainsi que les marges d'affichage autour de l'aquarium pour y voir plus clair si besoin est.






Les bords de la rampe sont représentés en violet.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 03/01/2015, 18:20; édité 21 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 17/02/2013, 17:00    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

L'onglet Dissipation (dépendant des onglets Réglages, Nombre et Répartition)


Cet onglet permet de calculer les résistances thermiques (Rth) maximum des dissipateurs à ne pas dépasser, les températures de jonction (Tj) des LEDs, ainsi que les puissances dissipées (Pd). Vous pouvez également simuler directement un dissipateur avec une Rth connue (en l'inscrivant dans le champ approprié) et obtenir ainsi les TJ correspondantes.

A noter que les Rth peuvent être colorées en orange (Rth < à 5 °C/W) ou rouge (Rth < à 1 °C/W) ce qui indique qu'elles sont (très) basses et qu'un dissipateur ayant cette Rth sera difficile voir impossible à trouver.

Les Tj peuvent également être colorées en orange (Tj > à 85 °C) ou rouge (Tj > à la Tj max de la LED) ce qui indique un fonctionnement non optimal dans le premier cas et la destruction de la LED dans le second.




Ces champs permettent de changer la température de l'air ambiant qui est utilisée dans les calculs ainsi que la résistance thermique entre le boitier de la LED et le dissipateur (ne touchez pas à ce second paramètre si vous ne savez pas ce que vous faites).




Ce bouton permet de calculer les résistances thermiques à ne pas dépasser. C'est ce qui est fait par défaut quand vous allez sur l'onglet sans l'avoir modifié.




Cette partie permet de calculer la Rth et la Tj pour une seule LED de chaque couleur. C'est utile si vous comptez utiliser des dissipateurs individuels.




Cette partie permet de calculer la Rth et la Tj pour toutes les LED d'une couleur. C'est utile si vous comptez mettre toutes les blanches sur un dissipateur, toutes les bleues sur un autre, etc...




Cette partie permet de calculer la Rth pour toutes les LED ainsi que les Tj pour chaque couleur. C'est utile dans le cas où vous comptez utiliser un seul dissipateur pour toutes les LEDs.




Cette partie permet de calculer la Rth pour une seule ligne ou colonne de LEDs ainsi que les Tj pour chaque couleur. C'est utile dans le cas où vous comptez utiliser un dissipateur par ligne ou colonne.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 28/10/2014, 12:37; édité 10 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 17/02/2013, 17:00    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

L'onglet Electricité (dépendant des onglets Réglages, Nombre et Profils)

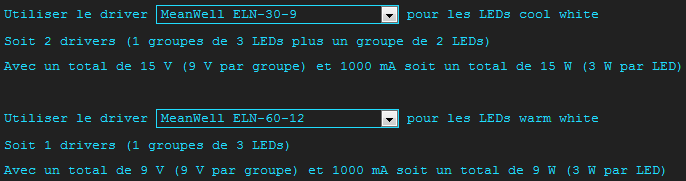

Cet onglet permet de choisir les drivers et de calculer leur quantité.

Seuls les drivers ayant des caractéristiques correspondantes aux LEDs choisies sont présents dans les listes ce qui permet d'éviter de choisir un driver qui ne conviendra pas.




Cette partie n'est visible que si tous les courants choisis sont identiques et permet de choisir un modèle de driver commun pour toutes les LEDs.




Cette partie permet de choisir un modèle de driver pour chaque couleur.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 27/10/2014, 16:22; édité 8 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 17/02/2013, 17:01    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

L'onglet Profils


Cet onglet permet d'ajouter/modifier/supprimer des profils personnalisés de LEDs et de drivers. Ils seront ajoutés à la fin des listes de base et les noms seront automatiquement préfixés par "P/" (P pour perso).

Notez que contrairement aux autres onglets cet onglet réactualise la page complète et fait donc perdre toutes les modifications apportées dans les autres onglets.




Cette liste déroulante permet de sélectionner une LED existante et de charger tous ses paramètres dans les champs juste en-dessous. Dans la liste il y a d'abord toutes les LEDs de base puis les LEDs personnalisées. Vous pouvez également importer un profil externe en choisissant "importer...", voir plus bas le bouton exporter pour plus de détails.




Pour créer une nouvelle LED il suffit de remplir cette partie et d'enregistrer. Notez que lorsque vous créez une nouvelle LED vous pouvez d'abord sélectionner une LED dans la liste puis modifier ses paramètres et son nom ce qui permet de gagner du temps si une LED existante a des paramètres en commun avec la nouvelle LED.

Pour modifier une LED existante il faut la sélectionner dans la liste déroulante, modifier ses paramètres, puis l'enregistrer. Pour en supprimer une il suffit de la sélectionner dans la liste et de cliquer sur supprimer. Notez que vous ne pouvez pas modifier ou supprimer une LED de base.

Le nom a une taille maximale de 25 caractères et peut se composer uniquement de lettres, chiffres, espaces et tirets (les autres caractères seront supprimés lors de l'enregistrement).

Les boutons [+] et [-] permettent d'ajouter/retirer des cases pour l'intensité, la tension et le flux lumineux.

Pour la CCT les valeurs supérieures à 800 sont considérées comme des °K et les valeurs inférieures comme des nm.

Pour la température de jonction max et la résistance thermique vous pouvez mettre 0 si la LED n'a pas besoin de dissipateur.




Un bouton exporter permet d'exporter le profil actuel dans une chaine de caractères, ce qui vous permet de transférer facilement des profils d'un PC à un autre ou encore de partager vos profils avec les autres membres via ce topic http://aquaohm.xooit.eu/t2049-Topic-de-regroupement-des-profils-de-LEDs-et-…




Pour les drivers ça fonctionne exactement de la même manière que pour les LEDs.

Le nom a une taille maximale de 25 caractères et peut se composer uniquement de lettres, chiffres, espaces et tirets (les autres caractères seront supprimés lors de l'enregistrement).

Si l'intensité et/ou la tension du driver sont fixes il faut mettre la même valeur pour le min et le max.

Si vous mettez un max inférieur au min il sera égal au min après l'enregistrement.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 28/10/2014, 12:35; édité 16 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 17/02/2013, 17:01    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

L'onglet Réglages


Cet onglet permet de changer les différents paramètres de l'application.




Ce bouton permet de réinitialiser tous les paramètres de l'onglet réglages au cas où vous avez fait une bêtise ou que vous voulez simplement revenir aux réglages par défaut.




Cette partie permet d'activer et désactiver la sauvegarde automatique et d'en régler le délai. La sauvegarde auto permet de récupérer la dernière simulation sur laquelle on travaillait avant un refresh malencontreux ou un plantage du PC. Pour restaurer la dernière sauvegarde il suffit de rafraichir la page et une boite de dialogue vous demandera si vous voulez ou non restaurer cette sauvegarde.




Cette partie permet de personnaliser les différentes couleurs de Led0hm.




Cette partie permet d'agir sur la façon dont les dessins de l'onglet répartition sont dessinés.

Le type de dessin peut être rapide ou réaliste (l'utilité de dessiner en mode réaliste est assez réduite et les perfs se prennent une grosse claque avec ce mode donc je vous conseille de la laisser en mode rapide). Notez que ce réglage agit sur la limite de désactivation de l'onglet répartition. La limite est de 500 LEDs en mode rapide et 100 LEDs en mode réaliste.

Le type d'atténuation de la lumière peut-être sélectionné entre linéaire et quadratique. Là encore je vous conseille de le laisser en mode linéaire qui est plus rapide et d'utiliser le mode quadratique seulement si vous en avec besoin (ce mode peut être utile pour aider à juger de l'uniformité d'une répartition dans certains cas où c'est dur à voir en mode linéaire). Tout comme pour le type de dessin ce réglage joue également sur la limite de désactivation de l'onglet répartition et en retire 20%. Donc si vous êtes en mode réaliste + en mode quadratique la limite sera de 80 LEDs.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 27/10/2014, 18:16; édité 17 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 17/02/2013, 17:01    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Post réservé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 29/03/2014, 16:42; édité 10 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 25/02/2013, 21:57    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Le bouton Exporter

Pour exporter il faut cliquer sur le bouton présent en bas des onglets (peu importe l'onglet actif, tous les onglets seront exportés) :

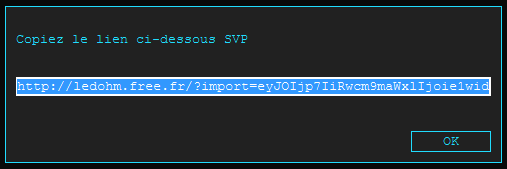

Puis copier le lien (il est déjà sélectionné, il suffit d'appuyer sur Ctrl + C) :



Attention quand vous collez le lien car il est très long: sur ce forum collez-le tel quel en veillant a laisser au moins un espace ou un saut de ligne avant et après, le forum se charge du reste.

L'importation est automatique lors du chargement de la page, il suffit juste d'attendre une seconde ou deux pour être sûr que tout soit correctement importé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 14/06/2016, 12:39; édité 6 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 25/02/2013, 21:57    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Post réservé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 29/03/2014, 16:49; édité 1 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 29/03/2014, 16:48    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

FAQ


* Comment faire pour utiliser Led0hm sans internet ?

Il suffit de télécharger la version hors ligne via le bouton disponible en bas des onglets ou directement via ce lien http://ledohm.free.fr/offline.php


* Avec quels navigateurs Led0hm est-il compatible ?

Il a été développé sur Firefox 19 à 27 et testé sur Chrome 25 par moi-même, un membre l'a utilisé sans soucis avec Safari 6. Il est à priori compatible avec tous les navigateurs gérant le HTML 5. Il n'est pas compatible avec Internet Explorer 9 et ses versions antérieures mais il sera peut-être compatible avec ses versions futures si jamais celui-ci respecte un jour les standards...


* Comment faire pour préciser directement le nombre de LEDs souhaité ?

Voir le post de l'onglet nombre.


* Dans l'onglet répartition le dessin ne se redessine qu'après un certain temps, c'est normal ?

Oui, voir pourquoi dans le post de l'onglet répartition.


* Ma LED/mon driver n'est pas dans la liste, comment faire ?

Il suffit de l'ajouter via l'onglet profils.


* Comment est-ce que le numéro de version évolue ?

La version est composée de 3 chiffres séparés par un point, par exemple "1.2.3". Le premier est incrémenté lorsqu'une modification profonde est apportée à l'application (ajout/suppression d'un onglet, modification de quasi toutes les fonctionnalités d'un onglet, ...). Le second est incrémenté lorsqu'une modification normale est apportée à l'application (ajout/suppression d'un champ, d'un bouton, ...). Le dernier est incrémenté lorsqu'une modification mineure ou qu'une correction de bug est apportée à l'application (modification légère de l'action d'un bouton, ajout d'une information peu importante, ...). Lorsque l'on modifie l'un des chiffres, tous les chiffres à sa droite reviennent à zéro. Par exemple si j'ajoute un bouton dans un onglet la version passera de "1.2.3" à "1.3.0".
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 27/11/2014, 00:56; édité 7 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 29/03/2014, 16:48    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Changelog


1.0.0 (13/03/2014)
- lancement de la beta

1.0.1 (21/03/2014)
- correction d'un bug dans l'url de l'export d'une simulation (signes = du b64 non encodés)

1.1.0 (21/03/2014)
- ajout de la documentation (incomplète)

1.1.1 (21/03/2014)
- correction d'un bug sur le bouton de téléchargement de la version hors ligne (non suppression du bouton dans la version hors ligne)

1.2.0 (22/03/2014)
- ajout de la licence

1.3.0 (22/03/2014)
- ajout de l'alerte de nouvelle version sur la version hors ligne

1.3.1 (23/03/2014)
- correction d'un bug empêchant d'enregistrer un nouveau profil dans l'onglet Profils

1.4.0 (23/03/2014)
- changement des boites de dialogue du système par des versions entièrement personnalisées

1.4.1 (24/03/2014)
- changement du dégradé de linear vers angular sur la vue de face dans l'onglet Répartition

1.4.2 (24/03/2014)
- ajout du numéro de version dans les données de l'import/export

2.0.0 (29/03/2014)
- changement du nom de domaine
- ajout de l'onglet Réglages {couleurs personnalisables - type de dessin (rapide/réaliste) - type d'atténuation (linéaire/quadratique)}
- ajout du champ pour la hauteur du sol dans l'onglet Répartition
- ajout des évènements clavier sur les boites de dialogue
- correction de plusieurs bugs présents dans la V1

2.1.0 (17/04/2014)
- fin de la phase beta
- ajout de l'import/export de profils de LEDs et de drivers dans l'onglet Profils

2.1.1 (17/04/2014)
- correction d'un bug dans l'export de profil (P/ dans le nom du profil)

2.1.2 (30/04/2014)
- correction d'un bug dans l'import de simulation sous Chrome (option 'g' dans .replace() non reconnue, SRSLY?!)

2.2.0 (03/05/2014)
- correction d'un bug dans l'affichage des dialogs (double affichage + non restauration des events listeners à la fermeture)
- changement de "cold" par "cool"
- changement de la sélection eau douce/récifal par un select avec plusieurs profils de ratios

2.3.0 (03/05/2014)
- ajout d'une sauvegarde automatique
- ajout des paramètres de la sauvegarde auto dans l'onglet Réglages

2.3.1 (26/10/2014)
- ajout du calcul des coefs en cas d'entrée manuelle des nb de LEDs
- correction d'un bug sur la sélection des LEDs en cas d'entrée manuelle des nb de LEDs (ledId réinitialisé à 0)

2.3.2 (26/10/2014)
- correction d'un bug sur le select des profils de coefs (non réinitialisation lors d'un refresh)

2.3.3 (27/10/2014)
- modification des couleurs par défaut pour une plus grande lisibilité

2.4.0 (27/10/2014)
- concaténation des .css et .js (60% de gagné sur le temps de chargement de la page; malheureusement pas de minification car jsmin.php requiert PHP 5 ou plus)

2.4.1 (28/10/2014)
- ajout des LEDs Rebel ES Royal Blue, Rebel ES Blue, Rebel Blue, Rebel Red, Rebel Deep Red

2.4.2 (28/10/2014)
- changement des lm/L par défaut pour l'eau de mer (50 --> 45)
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 02/11/2014, 23:54; édité 22 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 29/03/2014, 16:49    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Post réservé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 29/03/2014, 16:49    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Trucs et Astuces


* Obtenir la puissance totale

La puissance totale est affichée dans l'onglet électricité lorsque l'on choisi un modèle de driver pour toutes LEDs mais cette option est disponible uniquement si tous les courants choisis sont égaux. L'astuce étant qu'elle est également toujours affichée dans l'onglet dissipation, vers le bas juste après "pour toutes les LEDs avec une Pd totale de". Vous avez également d'autres puissances utiles (par couleur, par ligne, ...) affichées dans ce même onglet.


* Spécifier directement un nombre de lumens

Dans l'onglet nombre choisissez "autre" pour les lm/L, mettez 1 comme valeur, entrez votre nombre de lumens à la place du litrage.


* Calculer un ratio en flux lumineux (celui utilisé par Led0hm) à partir d'un ratio en nombre de LEDs connues

Dans l'onglet nombre sélectionnez les modèles des LEDs et leur courants respectifs puis entrez les nombres de LEDs correspondants juste en-dessous (mettez 0 pour les couleurs qui ne font pas partie de votre calcul). Les coefs du ratio en flux lumineux apparaissent juste à droite sous la forme "(x.xx * total)".
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm


Dernière édition par BiduleΩhm le 03/11/2014, 00:50; édité 7 fois
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 02/11/2014, 23:44    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Post réservé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 02/11/2014, 23:44    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Post réservé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 02/11/2014, 23:44    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Post réservé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 02/11/2014, 23:45    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Post réservé.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm
Revenir en haut
Visiter le site web du posteur
patoune08
Membre actif

Hors ligne

Inscrit le: 14 Mai 2009
Messages: 43

MessagePosté le: 02/11/2014, 23:46    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Bravo, peut on diffuser le lien ?
Je pense que ce serait bien utile à d'autres.
A bientôt.


edit Admin : message originellement posté sur ce topic le 27/10/2014 à 09:31, reposté maintenant afin de pouvoir ajouter des posts avant celui-ci car je n'avais pas prévu assez de posts réservés.
______________________________________________________________________
http://www.patoune08.fr
Revenir en haut
Visiter le site web du posteur
BiduleΩhm
Administrateur

Hors ligne

Inscrit le: 11 Jan 2008
Messages: 12 931

MessagePosté le: 02/11/2014, 23:47    Sujet du message: Led0hm - Le couteau suisse pour les LEDs Répondre en citant

Oui bien-sûr, à condition de citer l'auteur (Biduleohm) et de ne pas faire d'argent avec (en gros de ne pas vendre le lien ou l'appli)

Je conseille d'utiliser ce lien http://aquaohm.xooit.eu/t1745-Led0hm-le-couteau-suisse-pour-les-LEDs.htm#p2… plutôt que le lien direct vers l'appli pour que les utilisateurs aient le mode d'emploi

Merci à toi


message originellement posté sur ce topic le 27/10/2014 à 12:43, reposté maintenant afin de pouvoir ajouter des posts avant celui-ci car je n'avais pas prévu assez de posts réservés.
______________________________________________________________________
Congratulations !!! You've just created a temporal loophole... Mon site
Tout ce qu'il faut savoir est ICI
Le nouveau couteau suisse pour les LEDs est arrivé --> Led0hm
Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 23:42    Sujet du message: Led0hm - Le couteau suisse pour les LEDs

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Aquaohm Index du Forum -> Les LEDs -> Les LEDs en général Toutes les heures sont au format GMT + 1 Heure
Page 1 sur 1


Sauter vers:

Portail | Index | forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
onyx © theme by larme d'ange 2006
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
